Adaptionen am 8" Newton-Reflektor und 80ED Refraktor

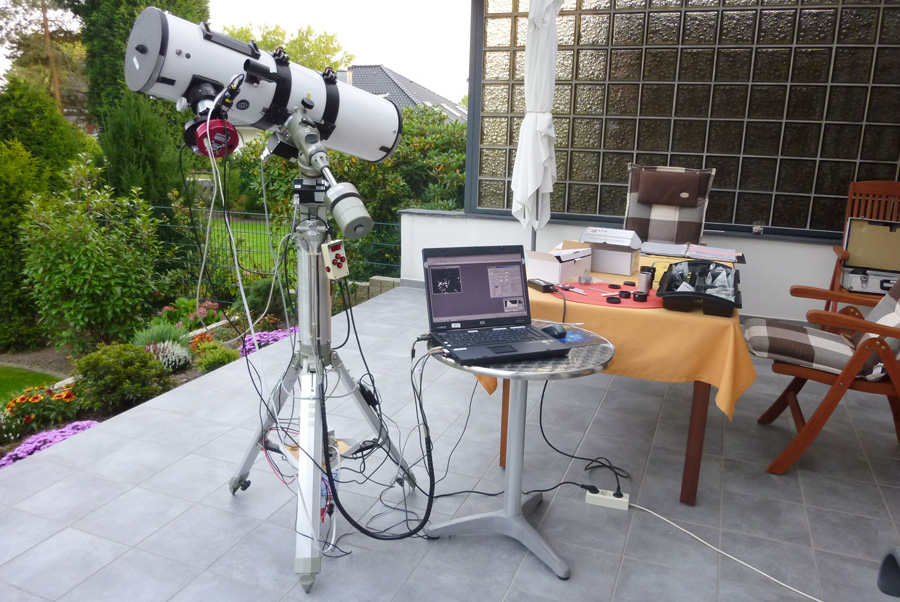

Newton 200/900mm mit CCD-Kamera ATIK 314L+,


Newton auf einer GP-DX Montierung mit Halbsäule auf einem Dreibein-Stativ,
Motorsteuerung FS2 mit den 230V WS- und 12V GS-Stromversorgungen,
Computer und Verkabelungen für Motore, Kameras und PC-Anschlüssen

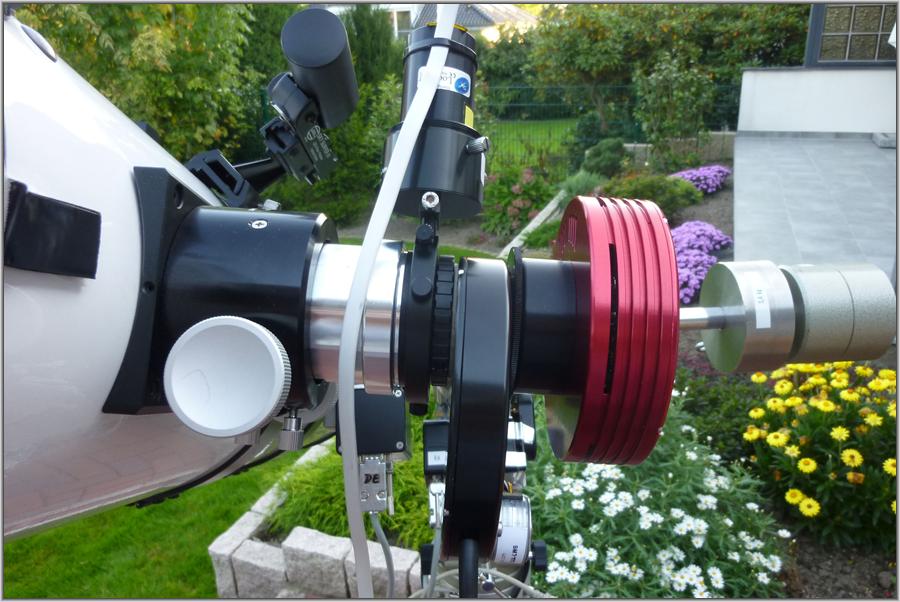

Adaption an den Okular-Auszug des Newton 200/900mm


CCD-Kamera, Filterrad mit Farbfiltern, Off-Axis-Guider 9mm von TS, Guiding-Kamera Lodestar mit USB- und ST4-Anschluss zur Nachführungssteuerung, sowie Komakorrektor MPCC zur Bildkorrektur sind im 2" Okular-Auszug festgeklemmt.
Das Guiding sowie die Steuerung der Aufnahmezyklen für die Kamera und für das Filterrad erfolgen mit der Software MaxImDL. Die Fokussierung erfolgt mit Hilfe einer Bahtinov-Maske.

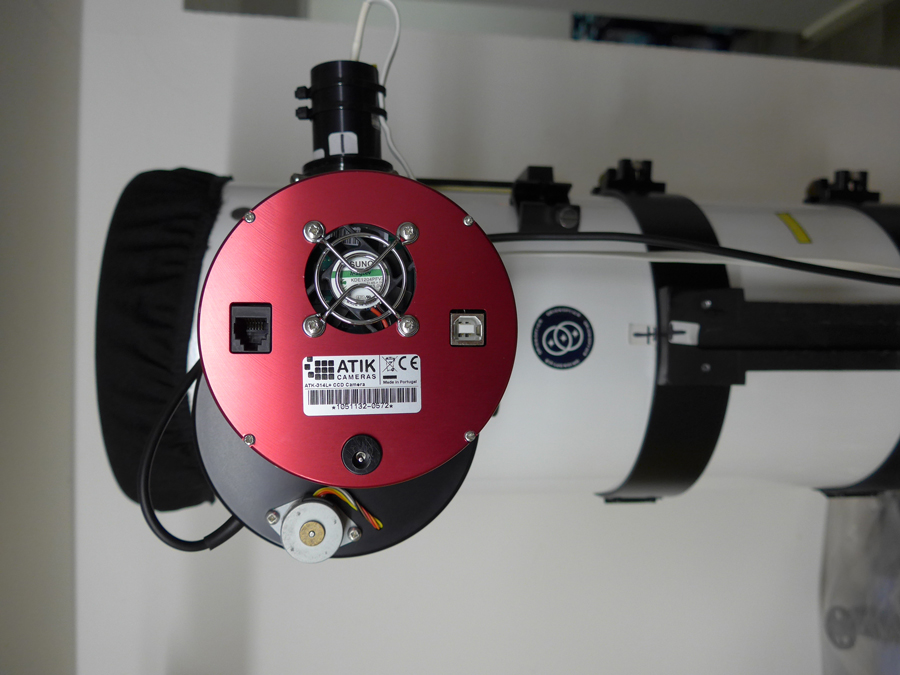

Ausrichtung der CCD-Kamera und Guidingcam am Okularauszug











Der Abstand vom Komakorrektor bis zur CCD-Ebene der Kamera liegt im Sollbereich von 55mm für eine gute Bildfeldebnung. Die Guiding-Kamera ist über den Off-Axis-Guider und Auslenkprisma homofokal zur CCD-Kamera eingestellt. Das Gewicht liegt komplett bei 1100gr.








Off-Axis-Guider 9mm von TS:
Der Off-Axis-Guider dient der Leitsternsuche zum Nachführen bei der Langzeitfotografie. Über ein kleines Prisma wird etwas Licht aus dem Strahlengang des Teleskopes seitlich heraus gespiegelt, ohne den dahinter liegenden CCD-Chip abzuschatten. Er ist leicht und kompakt. Zur Nachführung steht die volle Öffnung  und die Aufnahme-Brennweite des Fototeleskopes zu Verfügung. Die CCD-Chips der Haupt-Kamera und der Guiding-Kamera müssen homofokal eingestellt werden.

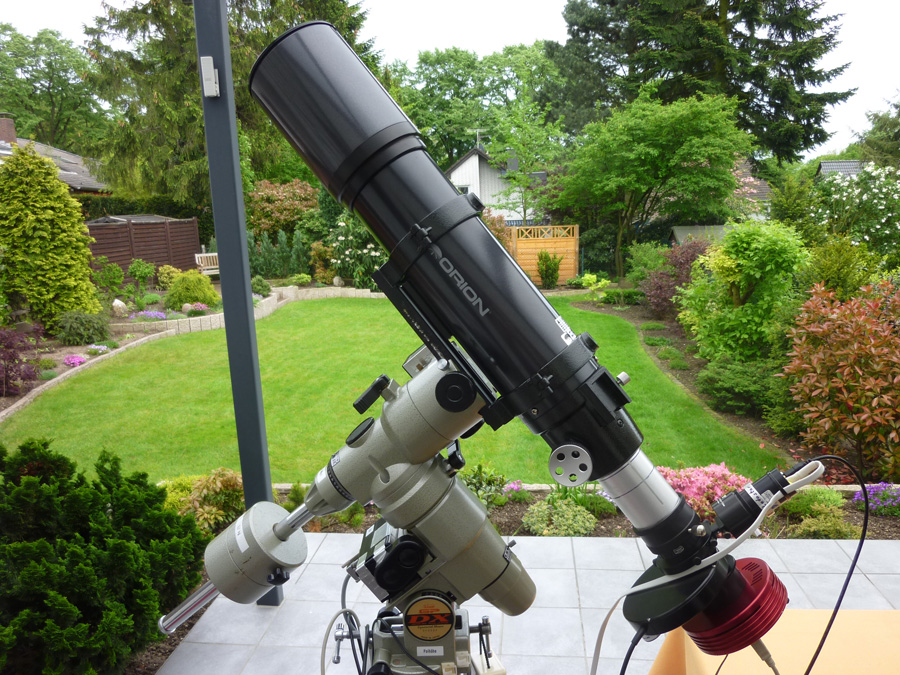

80 ED-Refraktor 80/600mm mit CCD-Kamera ATIK 314L+



Refraktor auf einer GP-DX Montierung mit Halbsäule auf einem Dreibein-Stativ,
Motorsteuerung FS2 mit den 230V WS- und 12V GS-Stromversorgungen,
Computer und Verkabelungen für Motore, Kameras und PC-Anschlüssen,

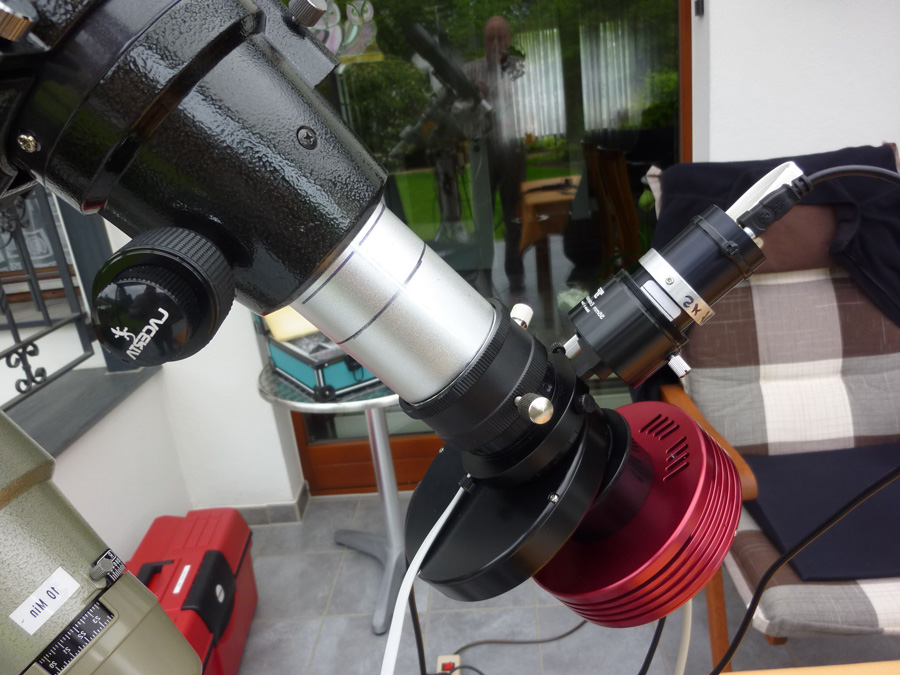

Adaption an den Okular-Auszug des 80 ED-Refraktors 80/600mm

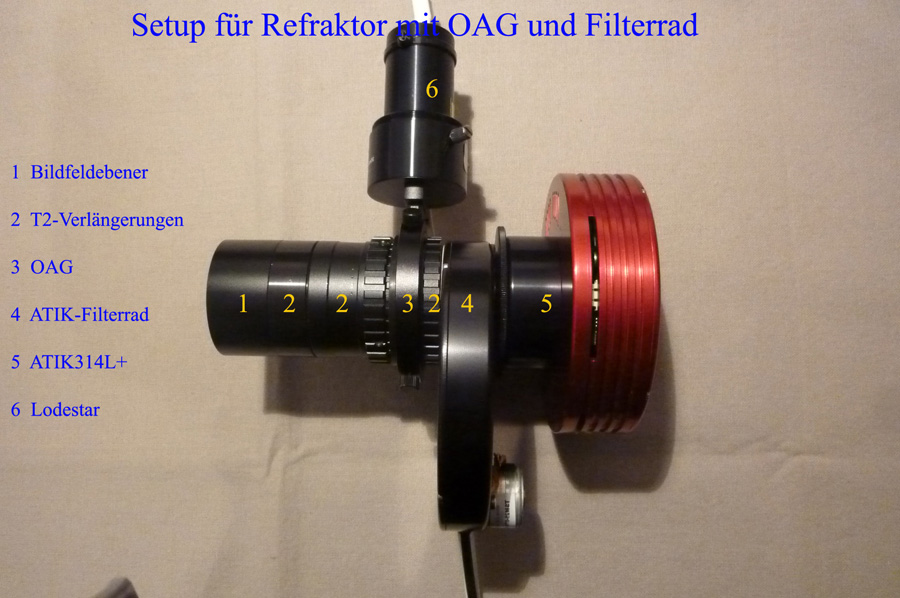

CCD-Kamera, Filterrad mit Farbfiltern, Off-Axis-Guider 9mm von TS, Guiding-Kamera Lodestar zur Nachführungssteuerung, sowie der Bildfeldebner TS-Flat2 zur Bildkorrektur sind im 2" Okular-Auszug festgeklemmt.
Nachträglich angebauter Mikro-Fokussierer von Lacerta.
Das Guiding sowie die Steuerung der Aufnahmezyklen für die Kamera und für das Filterrad erfolgen mit der Software MaxImDL.
Die Fokussierung erfolgt mit Hilfe einer Bahtinov-Maske.







Der Abstand vom Bildfeldebner bis zur CCD-Ebene der Kamera liegt im Sollbereich von 109mm und sorgt für eine gute Korrektur. Die Guiding-Kamera ist über den Off-Axis-Guider und Auslenkprisma homofokal zur CCD-Kamera eingestellt.
